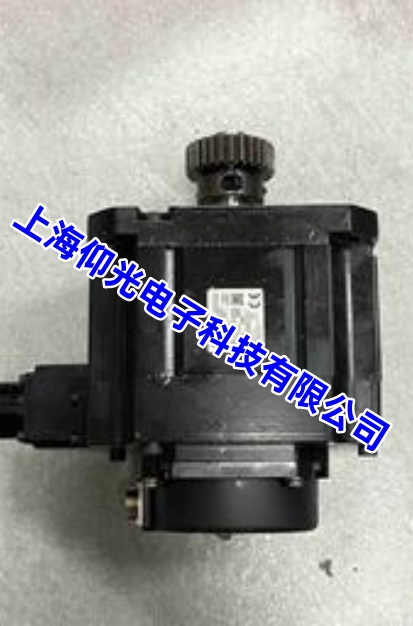

维修服务项目三菱伺服电机HG-E103S-D48 过压故障维修指南
发布者：WJJ 来源：上海仰光电子科技有限公司 发布时间：2026-3-28
本文针对三菱伺服电机HG-E103S-D48的过压故障（对应驱动器过压报警，常见代码如E.OV1/E.OV2/E.OV3），详细拆解故障原因、分步排查方法及维修相关价格，兼顾实用性和可操作性，助力快速定位并解决故障。
一、过压故障核心定义
三菱伺服电机HG-E103S-D48配套伺服驱动器（如MR-JE/MR-J4系列），过压故障本质是驱动器内部直流母线电压超过安全阈值（通常为直流700V左右），触发�；せ仆；�，避免内部功率�？�、电容等元件烧毁。过压分为外过电压和内过电压两大类，前者由外部电网因素引发，后者由设备内部电路或运行参数异常导致。
二、过压故障常见原因（按优先级排序）
1. 外部电网及接线问题（最易排查）
- 电网电压异常：三相输入电压波动过大、峰值过高，或附近大型设备启停产生浪涌电压，导致驱动器整流后母线电压超标，这是过压故障最常见的外部诱因。
- 接线故障：输入输出接线端子松动、接触不良，或电缆破损、绝缘老化，导致电压传输异常，间接引发过压报警；部分场景下三相四线系统总零线断线且负载不平衡，会造成中性点偏移，也可能导致局部过压。
- 防雷/滤波元件损坏：外部防雷器、驱动器输入端滤波电容老化或击穿，无法有效吸收电网浪涌，导致过压信号进入驱动器内部。
2. 驱动器内部元件故障（核心故障点）
- 直流母线电容故障：母线电容老化、鼓包、漏液，容量衰减，无法稳定直流母线电压，导致电压波动超出阈值，这是伺服过压的高频内部故障。
- 整流桥/功率�？樗鸹担赫髑拍诚喽芑鞔�、功率�？椋↖GBT）异常，导致整流后的直流电压不稳定，出现过压峰值；部分情况下，功率器件关断时电流迅速减小，会在电感两端产生感应过电压，触发报警。
- 电压检测电路故障：驱动器内部电压检测芯片、采样电阻损坏，导致检测信号失真，误报过压（实际母线电压正常）。
- 制动回路故障：制动电阻烧毁、制动单元损坏，电机减速时产生的再生能量无法有效消耗，反向回馈至母线，导致母线电压骤升，这也是过压故障的常见诱因之一，尤其在减速工况下易出现。
3. 运行参数及负载问题
- 参数设置不合理：驱动器加减速时间设置过短，电机启停时冲击过大，产生大量再生能量，超出制动系统承载能力，导致母线电压过高；过压�；ゃ兄挡问柚么砦�，也会引发误报或实报过压。
- 负载异常：负载惯性过大，电机减速时无法快速停转，再生能量激增；或负载突变，导致电机输出电压异常，间接引发驱动器过压。
三、分步排查步骤（安全优先）
第一步：安全准备
断开伺服系统总电源，等待10-15分钟，确保驱动器内部高压电容完全放电（避免触电）；准备万用表、螺丝刀、绝缘手套等工具，检查工具绝缘性能良好，禁止徒手接触驱动器内部接线端子及元件。
第二步：外部排查（先易后难，优先排除外部问题）
- 检测电网电压：用万用表测量三相输入电压，确认电压值在驱动器额定输入范围（HG-E103S-D48配套驱动器通常为AC200-240V或AC380-480V，具体以驱动器铭牌为准），三相电压差值需小于5%，同时观察电压是否有明显波动，若波动过大，可加装稳压器或浪涌�；て�。
- 检查接线情况：逐一检查输入、输出接线端子，拧紧松动的螺丝，排查电缆是否有破损、绝缘层老化现象，若发现破损及时更换电缆；对于三相四线系统，检查总零线是否完好，避免中性点偏移引发过压。
- 检查防雷/滤波元件：查看外部防雷器是否损坏、击穿，驱动器输入端滤波电容是否鼓包、漏液，若出现异常，更换对应元件后重新上电测试。
第三步：内部排查（需专业操作，非专业人员禁止拆解）
- 检查直流母线电容：打开驱动器外壳，观察内部母线电容（通常为黑色长方体电容），若出现鼓包、漏液、外壳开裂等现象，说明电容老化损坏，需更换同规格电容（注意电容耐压值需匹配，通常为450V以上）。
- 检测整流桥与功率�？椋河猛蛴帽聿饬空髑鸥飨喽艿牡纪ㄐ裕裟诚喽苷炊嫉纪ɑ蚨疾坏纪�，说明整流桥损坏；测量功率�？椋↖GBT）的发射极与集电极之间的导通性，排查是否存在击穿故障，损坏则需更换对应模块。
- 检查制动回路：测量制动电阻的阻值，若阻值无穷大，说明制动电阻烧毁，需更换同功率、同阻值的制动电阻；检查制动单元是否有烧蚀痕迹，若制动单元损坏，需整体更换。
- 检测电压检测电路：用万用表测量电压检测芯片、采样电阻的参数，对比正常参数值，若存在偏差，说明对应元件损坏，更换后重新测试。
第四步：参数及负载排查
- 参数检查：通过三菱伺服调试软件（如GX Works2、MR Configurator2）连接驱动器，查看过压保护阈值、加减速时间等参数，将加减速时间适当延长（根据负载情况调整），确保过压�；ゃ兄瞪柚梅锨鞫疃ū曜�，若参数错误，恢复默认参数后重新调试。
- 负载检查：断开电机与负载的连接，手动盘动电机轴，确认无卡顿、阻力过大现象；若负载惯性过大，可加装制动电阻或调整减速曲线，减少再生能量产生；排查负载是否存在突变情况，优化负载运行工况。
第五步：上电测试
排查完毕后，重新连接所有接线，确认无误后上电，空载运行电机，观察驱动器是否仍报过压故障；若空载正常，再接入负载试运行，逐步加载至额定负载，确认故障彻底解决。
